P5210 高壓探頭 -
P5210 高壓探頭
- 測溫范圍：
有源差分探頭

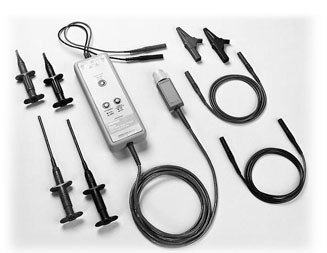

包括：2個大鉤型夾、2個小鉤型夾、2個
探針、軟手提箱、手冊(070-9841-00).
包括：2個大鉤型夾、2個小鉤型夾、2個
探針、軟手提箱、手冊(070-9841-00).
|
指標 |
P5200 |
P5205 |
P5210 |
|
帶寬（-3dB） |
25MHz |
100MHz |
50MHz |
|
差模電壓（RMS或DC）（正負輸入線之間） |
1000V CAT II |
1000 V CAT II |
4400 V CAT II |
|
差模電壓（峰值）（正負輸入線之間） |
1300V |
1300V |
5600V |
|
共模電壓（RMS或DC+峰值A(chǔ)C）（正線和接地之間或負線和接地之間） |
1000 V CAT II 600 V CAT III |
1000 V CAT II 600 V CAT III |
2200 V CAT II 1000 V CAT III |
|
衰減（可切換） |
50X/500X |
50X/500X |
100X/1000X |
|
共模抑制比（60Hz/1MHz典型值） |
80dB/50dB |
80dB/50dB |
80dB/50dB |
|
輸入電阻（每個輸入） |
4MΩ |
4MΩ |
8MΩ |
|
輸入電阻（每個輸入） |
7pF |
7pF |
7pF |
|
電源 |
AC 墻上適配器 |
TEKPROBE 電源 |
TEKPROBE電源 |
|
安全標準（所有） |
UL3111-1/CSA1010.2/CSA1010.2.031/EN61010-2-031/EN61010-2-031 | ||
|
兼容的產品 |
所有產品 |
TDS400/500/600/700/TDS3000/ 5000/6000/7000/CSA7000和11000系列 |
TDS400/500/600/700/TDS3000/ 5000/6000/7000/CSA7000和11000系列 |
|
*波形的RMS值不得超過正負線的共模電壓（RMS） *TDS7154、TDS7254、TDS7404、TDS6604、TDS6404、CSA7154和CSA7404要求TCA-1MEG緩沖放大器 | |||
