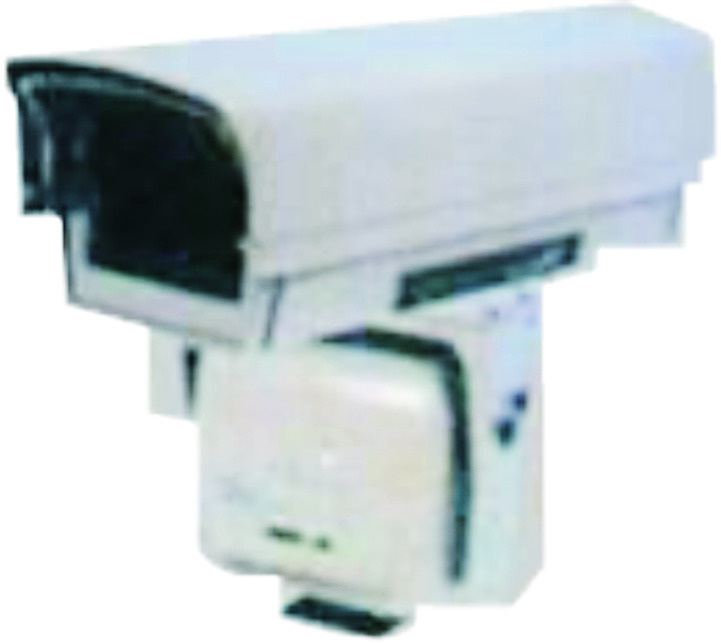

HY-5800型紅外圖像監控系統 -
HY-5800型紅外圖像監控系統
- 測溫范圍：
系統功能：
·紅外和可見光圖像的遠程傳輸和監控；
·紅外熱圖像動態采集、實時測溫分析、監控（自動校正、歷史趨勢分析、超溫報警），高清晰度彩色顯示；
·遠程攝像機控制，四畫面顯示，預置定位，遠程切換，自動巡視等；
·能夠支持多場所的中央監控，不受地理限制，多個用戶可同時監控同一前端；
·基于客戶機/服務器（C/S）系統構架，提供分布式無限量的錄像存儲空量；
·基于MPEG-4技術的視頻解碼端設備，可實現端到端的數字解決方案；
·與常規CCTV設備緊密結合，可充分利用原有監控系統資源；
·發生異常時，自動推出關聯圖像，同時自動啟動錄像機進行全數字化錄像；
·系統管理工具軟件采用W indows中文界面，電子地圖，操作簡單；具有很好的兼容性及可擴展性。
系統運行環境：
|
服務器端運行環境 |
客戶端運行環境 |
|
Windows 2000 Pro或2000Server/NT4-1.8G/256M/80G以上配置計算機（或服務器）Server端軟件 |
Windows 98/2000 Pro操作系統P4-1G/128M/40G以上配置計算機Client端軟件 |
技術參數：
|
視頻服務器 |
輸入方式 |
8路或16路視頻輸入 |
|
輸出方式 |
8路或16路輸出 | |
|
幀頻 |
25幀/秒 | |
|
分辨率 |
352×288 | |
|
帶寬范圍 |
512K～2Mbis（可設置） | |
|
接口 |
RS232/422/485、集成10/100M自適應 | |
|
協議 |
UDP/IP、TCP/IP | |
|
環境溫度 |
-30℃～+50℃，溫度50℃溫度下95%下冷凝 | |
|
壓縮方式 |
PEG4視頻壓縮編碼方式 | |
|
紅外攝像機 |
探測器類型 |
進口第三代非致冷焦平面 |
|
像素 |
320×240/160×120 | |
|
輸出制式 |
PAL/NTSC | |
|
響應波段 |
8～14μm | |
|
測溫范圍 |
-20℃～300℃（可擴展至1500℃） | |
|
測溫精度 |
±2% | |
|
溫度分辨率 |
<0.1℃（在30℃時） | |
|
空間分辨率 |
1.3mrad | |
|
焦距范圍 |
0.5m～∞ | |
|
場頻 |
50HZ/60HZ | |
|
光圈、焦距 |
電動 | |
|
工作環境 |
-20℃～+60℃ | |
|
CCD攝像機 |
輸出制式 |
PAL |
|
視頻輸出 |
VBS；1Vpp；75W/Y；VSIVpp/C；0.286Vpp | |
|
焦距控制 |
自動/手動 | |
|
同步方式 |
內同步/外同步 | |
|
光圈控制 |
自動/手動 | |
|
鏡頭 |
X16變焦（F1.6F=3.9～63mm） | |
|
快門速度（28級） |
1/50～1/10000（PAL） | |
|
信號噪聲比 |
大于48dB | |
|
自動增益控制 |
開關 | |
|
數字變焦 |
X8 | |
|
自平衡 |
自動自平衡/預制（室內、室外）/手動/按/專用 | |
|
像素 |
47萬/44萬 | |
|
最低照度 |
0.7Lux@F1.4彩色黑白轉換 | |
|
水平解像力 |
≥470TVL | |
|
屏幕菜單顯示 |
中文內置菜單 | |
|
水平清晰度 |
≥350線 | |
|
電源 |
直流12±2V | |
|
功率 |
4.2W | |
|
云臺 |
|
360°全向 |
|
|
具有預置功能，室內、室外可選 | |
|
顯示方式 |
|
單畫面、四畫面、十六畫面分割 |
