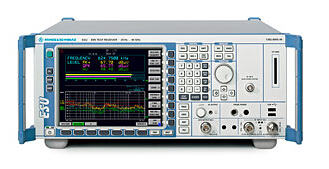

R&S®ESU EMI測試接收機
- 測溫范圍：
R&S®ESU 是完全符合 CISPR 16-1-1 標準的 EMI 測試接收機系列，它滿足所有的民用和軍用電磁騷擾測量標準。 用戶在使用基于 R&S®ESU-K53 FFT 的時域掃描選件進行初測時，測量速度可比標準 EMI 測試接收機快 1000 倍。 R&S®ESU 還具有自動和交互測量功能、并行中頻分析，并可同時使用三個檢波器，其中包括帶儀表時間常數的CISPR-平均值檢波器 (CISPR-Average)、有效值－平均值檢波器(RMS-Average)和 APD（CISPR 16 標準規定的幅度概率分布）。
主要特點
主要特點
• 完全符合 CISPR 16 標準的 EMI 測試接收機和高端頻譜分析儀合而為一。
• 高速時域掃描 (FFT) 選件
• 滿足所有民用和軍用標準
• 內置預選器（可在分析儀模式下關閉）
• 標配時集成了高達 3.6 GHz 的 20dB 前置放大器
• 接收機模式下可進行并行中頻分析
• 最多可使用三個檢波器并行進行頻率掃描（每條跡線最多 2 百萬個測試點）
• 帶第二射頻輸入端口（最高 1GHz，脈沖保護）
• 可通過時域分析考察騷擾在不同時間內的表現（例如咔嚦聲分析）
• 可利用自動和交互測試程序快速、可靠地進行測量
• 集成報告生成工具
• 可選配 8/26.5/40 GHz 低噪聲前置放大器 (R&S®ESU-B24)
EMI 測試接收機
• 完全符合 CISPR 16-1-1 標準
• 全面內部預選
• （可在分析儀模式下關閉）
• 標配產品集成了高達 3.6 GHz 的 20dB 前置放大器
• 可選配集成高達 40GHz 低噪聲 30dB 前置放大器
• 多種檢波器可以選擇，包括 CISPR-AVG 和 CISPR-RMS。
• 測量帶寬符合 CISPR 和 MIL-STD標準
• 用戶可編程掃描表（最多 10 個子量程）
• 最多可使用三個檢波器并行進行頻率掃描（每條跡線最多 2 百萬個測試點）
• 帶第二射頻輸入端口（最高 1GHz，脈沖保護）
• 時域測量（最多 2 百萬個測試點，測量時間 ≥10 μs/點）
• 全自動和半自動測量（初測、數據縮減、終測）
頻譜分析儀
• 動態范圍最大，相位噪聲最低
• 掃描時間—跨度 >10 Hz: 2.5 ms ～ 16 000 s - 零跨度：1 µs ～ 16 000 s
• 分辨率帶寬 10 Hz ～ 10 MHz， 按1/2/3/5步進
• FFT、RRC 和信道濾波器
• 豐富、全面的實驗室應用評估功能（時域功率、IP3 標記、噪聲／相位噪聲標記、信道/鄰道測量）
功能全面
功能全面
• 自動考慮校正值（線損、天線修正因子）、用戶自定義的修正因子組合
• 設置狀態和測試結果保存在內部硬盤中，或者通過 LAN、USB 接口（位于前、后面板）保存
• 現代處理器技術 (Celeron M、 Windows XP Embedded) 和聯網 (GPI、LAN、USB)、遠程桌面功能
• 通過 GPIB 或 LAN 可實現遠程控制
• LabView、LabWindows/CVI、VXI即插即用儀器驅動程序
• 緊湊型設計（重量約為 16 kg）
