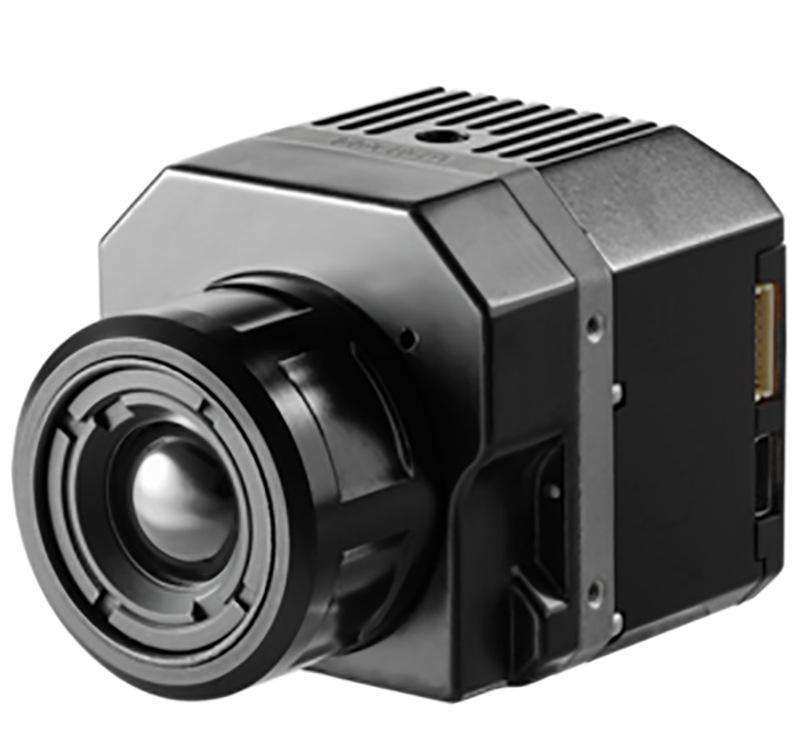

FLIR Vue 機載熱像儀
- 測溫范圍：
FLIR Vue是一款專為小型無人機設計的熱像儀產品。FLIR Vue 體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個 GoPro 兼容性10針mini-USB數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。通過預配置，F(xiàn)LIR Vue 可在各種條件下為您提供最優圖像，而且FLIR Vue 重量很輕，不會讓無人機重心失衡或延誤
FLIR Vue是一款專為小型無人機設計的熱像儀產品。FLIR Vue 體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個 GoPro 兼容性10針mini-USB數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。
通過預配置，F(xiàn)LIR Vue 可在各種條件下為您提供最優圖像，而且FLIR Vue 重量很輕，不會讓無人機重心失衡或延誤飛行時間。 通過簡單的電源輸入和視頻輸出連接，即可輕松與任何平臺實現集成并在該平臺上使用。
FLIR Vue在手，輕松實現熱成像。
應用
FLIR Vue 配備了全球最受青睞的熱像儀所采用的功能強大的 熱成像機芯，為商用小型無人機操作人員提供了突破性低價熱 成像應用，因此成為下列各項應用的理想選擇： ? 搜索和救援 ? 消防 ? 精細農業 ? 屋頂檢測 ? 電力線檢查 ? 變電站檢查 ? 手機信號塔檢查 ? 安防 測量 ? 關于您能想到的任何其它問題 |
易于連接
將 GoPro-兼容電纜插入10-針mini-USB接頭，為熱像儀提供5V直流穩壓電源，將模擬視頻發送到您的視頻發射機或OSD中，您就可以使用了。
安裝簡單
FLIR Vue 的重量很輕，因此，可安裝在任何類型的無人機上，并有眾多安裝方案可供選擇。 無論您想要采用硬安裝的方式還是想安裝在無刷式萬向架上，F(xiàn)LIR Vue 都能夠實現。
使用方便
FLIR Vue 使用非常簡便。 由于所有配置均已完成，只需接通電源，飛機即可起飛。 如想深入了解 FLIR Vue 的設置，請下載熱像儀控制器 GUI 并使用 USB 連接線將 FLIR Vue 連接到您的個人電腦。
| 系統類型 | 參數 |
| 熱像儀 | 非制冷氧化釩(VOx)焦平面探測器 |
| 波長范圍 | 7.5 - 13.5 μm |
| 幀頻 | 9Hz |
| 像素大小 | 17μm |
| 分辨率 | 可選鏡頭 |
| 640×512 | 9mm 69° x 56°；13mm 45° x 37°；19mm 32° x 26° |
| 336×256 | 6.8mm 45° x 35°；9mm 35° x 27°；13mm 25° x 19° |
| 物理特性 | |
| 尺寸 | 57.4 x 44.4 mm（包括鏡頭） |
| 重量 | 92.1–113.4 g（視配置而定） |
| 精密安裝孔 | 兩側與底部各有兩個M2x0.4安裝孔；頂部有一個 1/4-20螺紋安裝孔 |
| 圖形處理與顯示控制 | |
| sUAS圖像優化 | 支持 |
| 倒置圖像 | 支持 — 在GUI中調整 |
| 級性控制（黑熱/白熱）與調色板 | 支持 — 在GUI中調整 |
| 模擬NTSC、PAL視頻接口 | 支持 — 在GUI中調整 |
| 電源 | |
| 輸入電源電壓 | 4.0 – 6.0 VDC |
| 環境 | |
| 工作溫度范圍 | -20°C 至 +50°C |
| 非工作溫度范圍 | -55°C 至 +95°C |
| 工作高度 | +40,000 feet |
寬視場角（WFOV）型
| 6.8 mm | 9 mm | 13 mm | 19 mm | ||
| Vue 640 | FoV (NTSC) | 不適用 | 62° × 49° | 45° × 35° | 32° × 24° |
| FoV (PAL) | 62° × 52° | 45° × 37° | 32° × 26° | ||
| iFoV | 1.889 mr | 1.308 mr | 0.895 mr | ||
| Vue 336 | FoV (NTSC) | 44° × 33° | 34° × 26° | 24° × 18° | 不適用 |
| FoV (PAL) | 44° × 36° | 34° × 27° | 24° × 19° | ||
| iFoV | 1.889 mr | 1.308 mr | 0.895 mr | ||
探測、識別、辨認(DRI)，典型/最佳情況 （單位為米，目標為人） | D = 210/235 | D = 250/285 | D = 390/440 | D = 570/640 | |
| R = 52/60 | R = 63/71 | R = 95/112 | R = 144/160 | ||
| I = 26/30 | I = 31 /36 | I = 47/56 | I = 72/80 | ||
| 最短焦距 | 62.5cm | 3.2cm | 190cm | 15.3cm | |
| 超焦距 | 1.2m | 2.1m | 4.4m | 9.5m | |
| 最短焦距景深 | 0.6m | 1.1m | 2.2m | 4.8m | |
